Modul de dezvoltare SIM800L V2 GSM / GPRS cu antenă

Modul wireless SIM800L V2 5V GSM GPRS, cvadribandă cu antenă, sursă de alimentare de 5 V, depanare computer, port serial USB la TTL. Alimentare la curent de ieșire de 800 ma, interfața serială TTL este compatibilă cu microcontrolere de 3,3 V și 5 V, se poate conecta direct după achiziționare și la un computer cu un singur cip.

Antena IPX, interfața antenei poate fi comutată arbitrar, cu antenă lipicioasă PCB și ventuze. SIM800L comunică cu 4 frecvențe, date disponibile în întreaga lume. Preferă comerțul exterior și proiectele de comerț exterior.

Modulul GSM/GPRS SIM800L V2.0 este un modul GSM/GPRS QUAD-BAND compatibil cu Arduino. Modulul funcționează pentru a adăuga atât funcții GSM (apel vocal sau SMS), cât și funcții GPRS. Avantajele acestor module sunt nivelurile seriale VCC și TTL cu tensiune de 5V, astfel încât să le puteți conecta direct la Arduino sau la un alt sistem cu un nivel de tensiune minim de 5V.

Există atât de multe module GPRS/GSM pe piață care necesită adăugarea unui regulator de 5V și a unui circuit de convertor de nivel, în timp ce modulul SIM800L V.2 GSM/GPRS are deja un circuit de regulator și un convertor de nivel TTL încorporat pe placă.

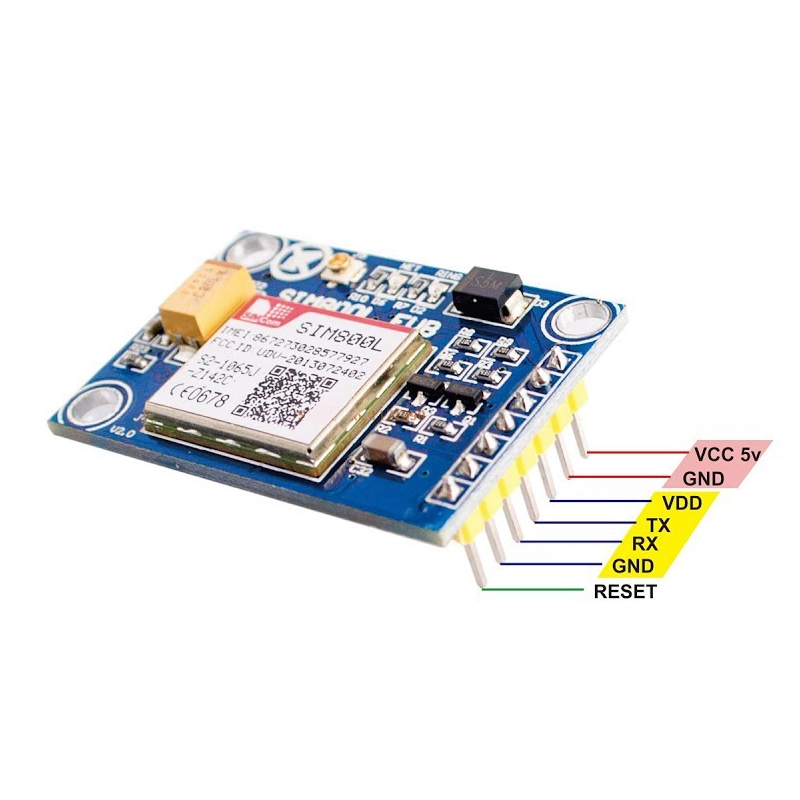

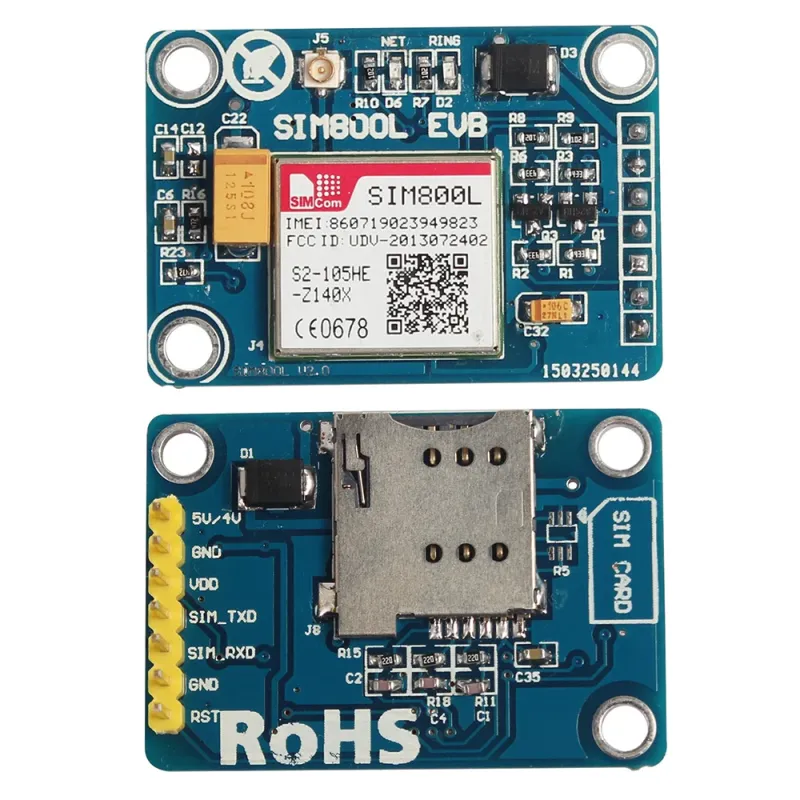

Descrierea pinului

5v: Interfață de alimentare Alimentați modulul CONECTAȚI LA DC 5v
Împământare: Conectați la GND.
VDD: Interfață TTL UART Cu ajutorul interfeței seriale TTL UART, puteți conecta direct MCU-uri precum 51MCU, ARM sau MSP430. Pinul VDD este utilizat pentru a se potrivi cu tensiunea TTL.
SIM_TXD: Modul SIM Transmițător.
SIM_RXD: Receptor modul SIM.
Împământare: Dacă acest pin nu este utilizat, păstrați-l deschis.
RST: Conectați modulul la RST. Dacă acest pin nu este utilizat, păstrați-l deschis.

Caracteristici :

1. Suport rețea: Quad-Band 850/900/1800/1900 MHz – funcționează în rețele GSM în toate țările lumii.
2. Interfață serială TTL compatibilă cu MCU de 3,3V și 5V
3. Dimensiunea mică este potrivită pentru toate tipurile de curele cu mânecă și încorporate.
4. Slot pentru cărți de joc, schimbare convenabilă a cardului de telefon mobil. Se poate introduce baioneta de înlocuire a telefonului mobil în cutie.
5. Utilizarea interfeței IPX poate schimba arbitrar antena. Antena PCB implicită reduce considerabil: utilizarea spațiului.
6. Placa placată cu aur, performanță mai stabilă.
7. Când se conectează cabluri îngrijite, garanția este că placa funcționează mai stabil.
8. Acest modul adaugă un dispozitiv de protecție, care poate realiza prevenirea presiunii ridicate, reduce pierderile plăcii, este potrivit pentru proiect și poate învăța.
