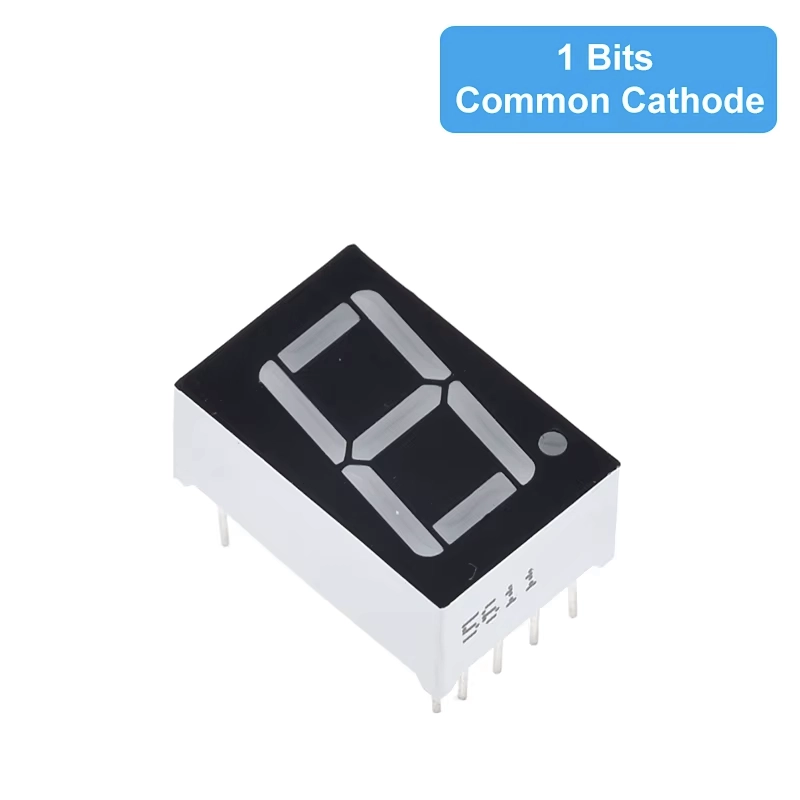

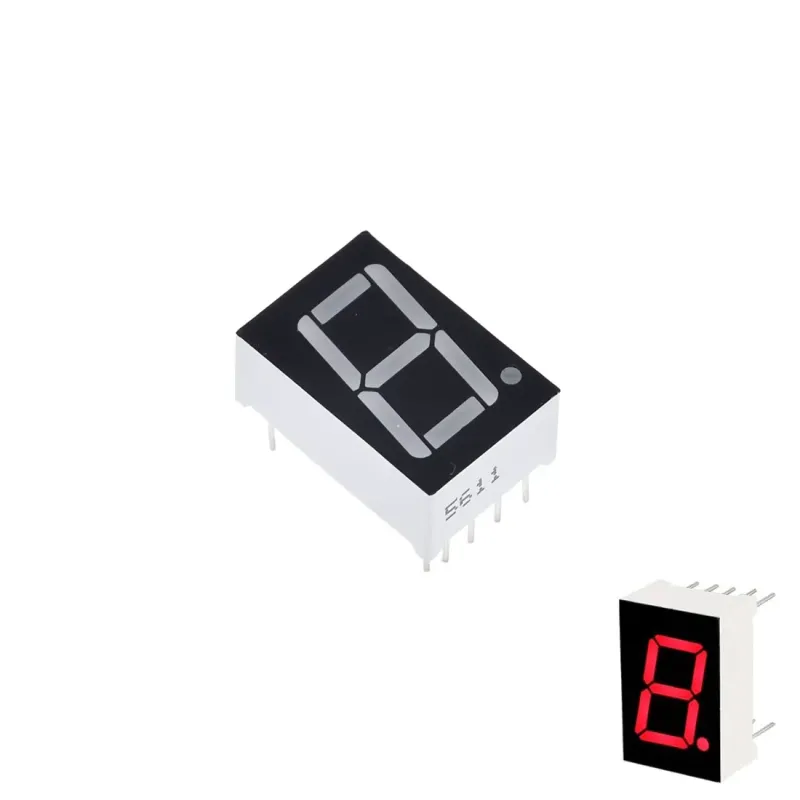

Afișaj 14 mm cu 7 segmente și 1 cifră, catod comun 5611AS - ROȘU

Modelul 5611AS este un afișaj LED cu 7 segmente, cu catod comun, de culoare roșie, cu o înălțime a caracterelor de 0,56 inci (14,2 mm). Este utilizat pe scară largă în instrumente digitale, contoare, voltmetre și alte aplicații în care este necesar un afișaj numeric cu o singură cifră.

🔧 Specificații tehnice

• Model:5611AS
• Număr de cifre:1
• Tipul segmentului:7 segmente
• Înălțimea caracterului:0,56 inci (14,2 mm)
• Culoare emisie:Roșu ultra-aprins
• Tip de conexiune:Catod comun
• Aspect:Suprafață neagră cu segmente albe

⚙️ Caracteristici electrice (la o temperatură ambiantă de 25°C)

• Lungimea de undă de vârf (λp):640 nm
• Tensiune directă (Vf):1,8 V (la 10 mA)
• Curent invers (IR):Max. 50 μA (la tensiune inversă de 5V)
• Curent direct continuu (IF):30 mA pe segment
• Curent direct de vârf (IPF):200 mA (ciclu de funcționare 1/10, 10 kHz)
• Disiparea puterii (PD):100 mW pe segment
• Temperatura de funcționare:-20°C până la +75°C
• Temperatura de depozitare:-20°C până la +85°C
• Temperatura de lipire:230°C timp de 5 secunde (1,6 mm de corp)

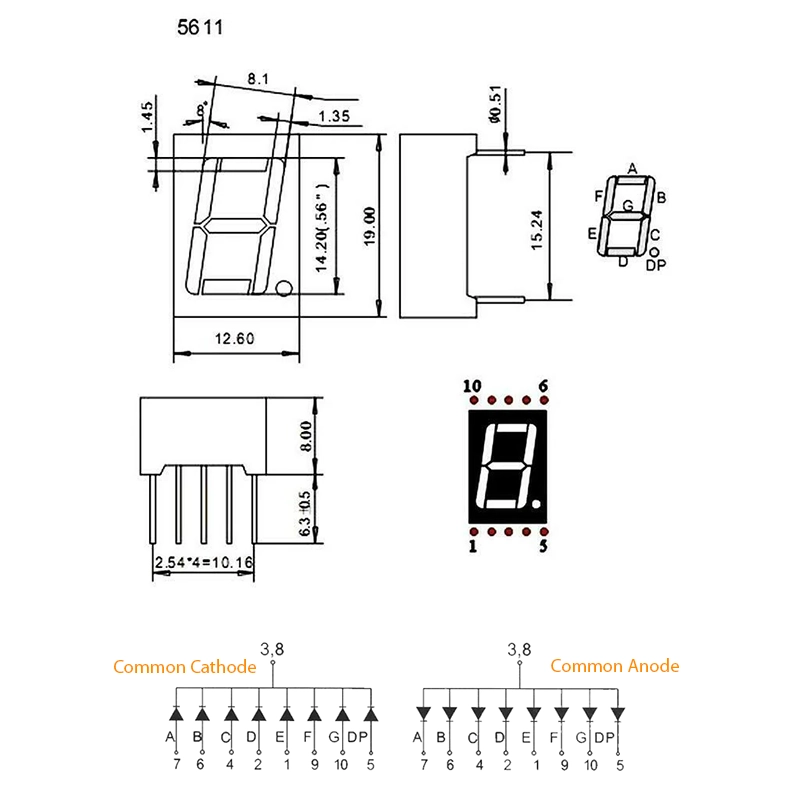

📏 Dimensiuni fizice

• Dimensiuni exterioare:Aprox. 19 mm (lățime) × 19 mm (înălțime) × 8 mm (adâncime)
• Pasul dintre știft:2,54 mm
• Număr total de pini:10
