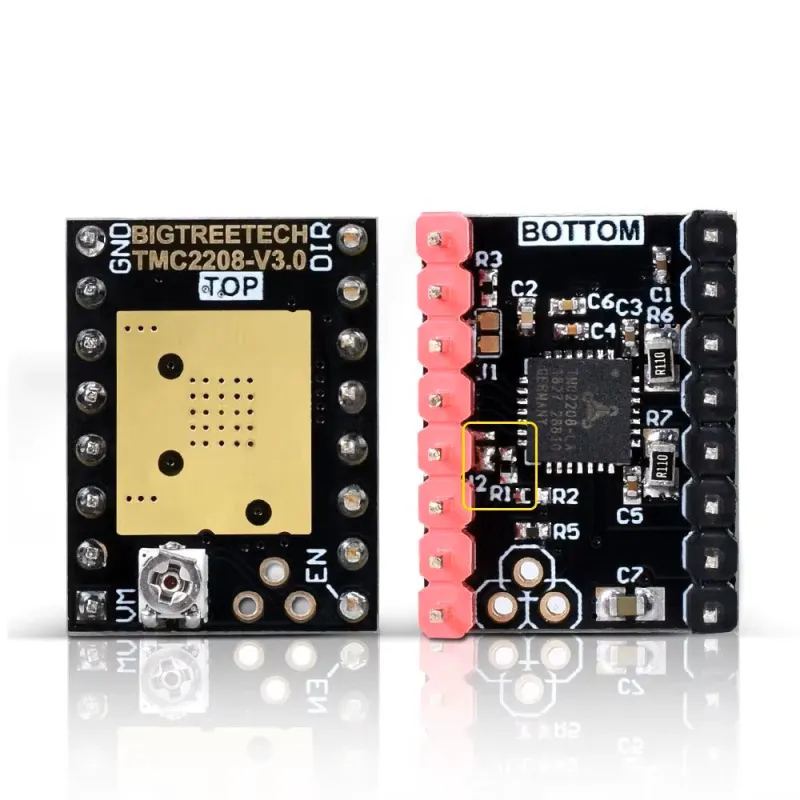

Driver de motor pas cu pas BIGTREETECH TMC2208 V3.0 UART

Cel/Cea/Cei/CeleBIGTREETECH TMC2208 V3.0este un driver de motor pas cu pas de înaltă performanță, conceput pentru imprimante 3D și mașini CNC. Echipat cu funcții avansate, precum funcționare ultra-silențioasă și comunicare UART, oferă o mișcare lină și silențioasă în toate proiectele dumneavoastră.

• Curentul acționării încorporate:1,2A (2A vârf)
• Micropași:Până la 256 micropași per pas complet (cu interpolare)
• Interval de tensiune:12V–24V CC
• RDSon scăzut:LS 280mΩ și HS 290mΩ (tipic la 25°C)
• Ultra-silențios: Caracteristici stealthChop2tehnologie pentru funcționare aproape silențioasă
• Mod de mare viteză: Ciclul de răspândiremod pentru dinamică și performanță ridicate
• UART cu un singur fir:Permite configurarea avansată direct din firmware
• Generator de impulsuri independent:Pentru cerințe flexibile de aplicare

Caracteristici principale

• Curentul motorului și micropașii configurabili prin firmware (mod UART)
• Comutare dinamică întrestealthChop2șiCiclul de răspândireprin UART
• Reduce automat curentul în standby pentru eficiență energetică
• Reglare ușoară a potențiometrului pentru setări manuale de curent (modul STEP/DIR)
• Compatibil cu majoritatea plăcilor de control ale imprimantelor 3D
• Dimensiuni compacte: 20,32 mm x 15,24 mm x 10,54 mm (fără radiator)
• Include radiator pentru o disipare îmbunătățită a căldurii

Moduri de funcționare

• Mod STEP/DIR:Plug-and-play; micropași și curent setați prin jumper și potențiometru
• Mod UART:Control complet al setărilor driverului (curent, micropași, mod chopper) prin firmware și placa de bază

Instrucțiuni de reglare a potențiometrului

• Rotiți în sensul acelor de ceasornic pentru areduceVref și curentul motorului
• Rotiți în sens invers acelor de ceasornic pentru acreșteVref și curentul motorului
• Interval Vref: 0V – 2V (implicit: 1V ±0,2V)
• Reglați întotdeauna când este alimentat cu 12V sau 24V

Firmware și compatibilitate

Compatibil cu firmware open source popular, cum ar fi Marlin (Marlin-bugfix-2.0). Acceptă atât funcționare UART, cât și funcționare standalone (plug-and-play). Recomandat pentru utilizare cu seria BIGTREETECH SKR și plăci de bază similare.

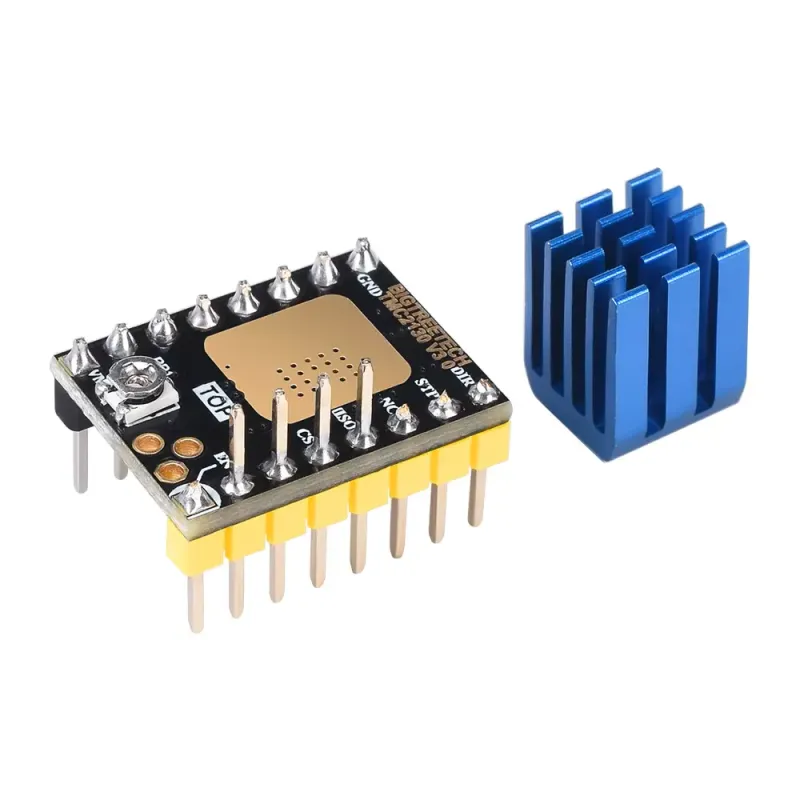

Pachetul include

• 1x Modul driver BIGTREETECH TMC2208 V3.0
• 1x Radiator
•

Note:

• Asigurați orientarea și alinierea corectă la instalarea driverului pentru a preveni deteriorarea.
• Asigurați întotdeauna o răcire adecvată (se recomandă utilizarea unui radiator și a unui ventilator)
• Pentru modul UART: poate fi necesară o lipire atentă pentru a conecta plăcuțele de legătură.
• Cablarea sau instalarea incorectă poate deteriora driverul sau placa de bază

Alegeți BIGTREETECH TMC2208 V3.0 pentru un control ultra-silențios, precis și fiabil al motorului pas cu pas în următorul dumneavoastră proiect!
