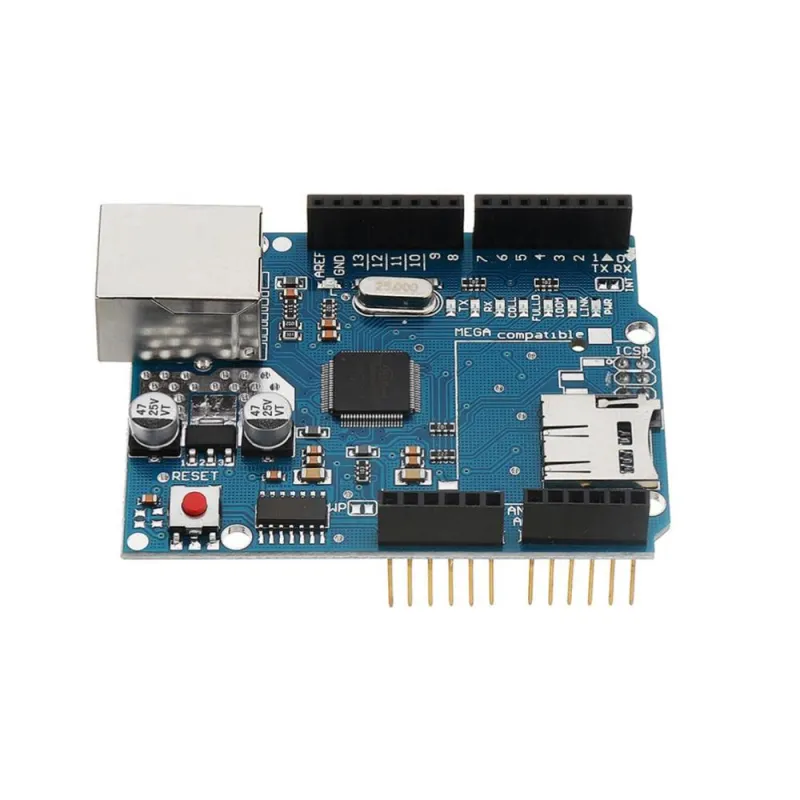

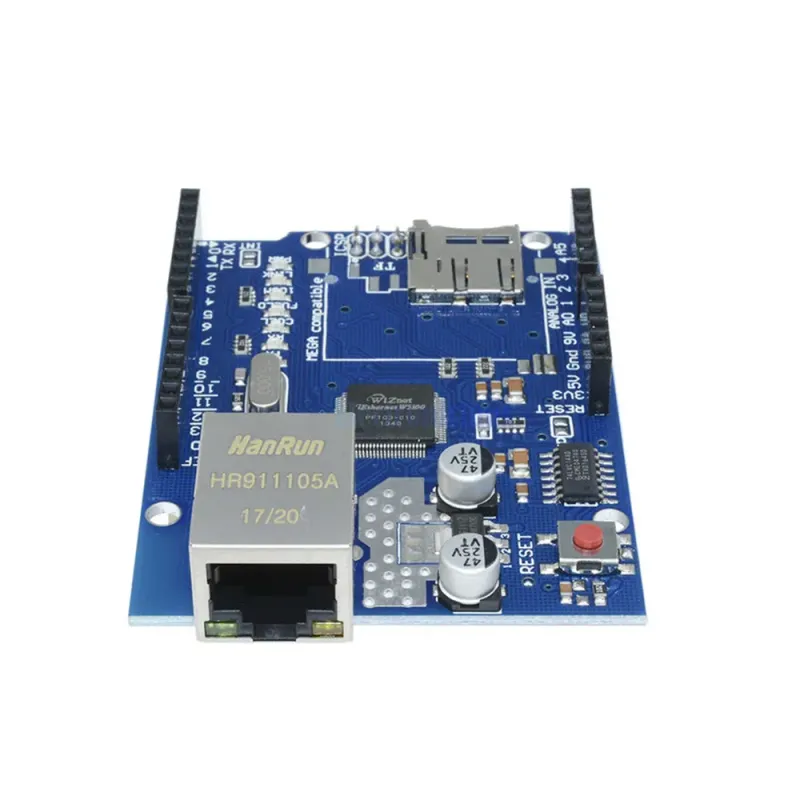

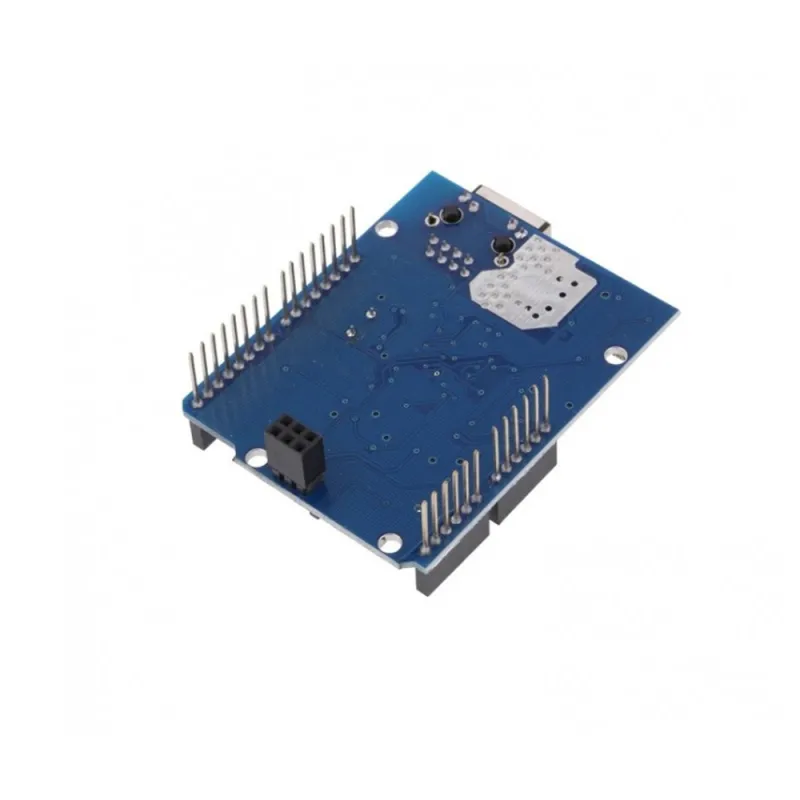

🌐 Ethernet Shield Wiznet W5100

Shield-ul Ethernet bazat pe cipul Wiznet W5100 permite plăcii Arduino să se conecteze rapid și ușor la internet. Complet compatibil cu Shield-ul Ethernet oficial Arduino, acesta acceptă toate bibliotecile și exemplele de cod.

Pur și simplu suprapuneți shield-ul pe Arduino, conectați un cablu RJ45 și urmați câțiva pași de bază pentru a controla Arduino de la distanță prin internet.

⚙️ Caracteristici cheie

• 🔌Cip Wiznet W5100:Suportă protocoalele TCP și UDP
• 🌍Conectivitate la internet:Conectează Arduino la internet prin Ethernet
• 🔄Conexiuni multiple:Suportă până la 4 conexiuni simultane la priză
• 💾Slot pentru card SD:Citirea și scrierea datelor folosind biblioteca SD (pinul SS: D4)
• 🧩Compatibil:Funcționează perfect cu plăcile Arduino UNO și MEGA

🧠 Detalii de comunicare SPI

• 📡Magistrală SPI partajată:W5100 și cardul SD comunică prin SPI
• ⚠️Notă importantă:Doar un singur dispozitiv (W5100 sau card SD) poate fi activ la un moment dat
• 📌Pini de selectare a cipului:Pinul 10 pentru W5100, Pinul 4 pentru cardul SD
• 🔧Pentru Arduino UNO:Pinii SPI sunt 11, 12, 13
• 🔧Pentru Arduino MEGA:Pinii SPI sunt 50, 51, 52; pinul SS este 53 (trebuie setat ca ieșire)

📦 Note suplimentare

• 📁Utilizarea cardului SD:Pentru a dezactiva SD, setați pinul 4 ca ieșire și HIGH.
• 📡W5100 Utilizare:Pentru a dezactiva W5100, setați pinul 10 ca ieșire și HIGH.
• ⚙️Versiune PoE:Este disponibilă și o versiune a acestui scut compatibilă cu PoE.

✅ Perfect pentru proiecte IoT, dispozitive controlate prin web și aplicații de înregistrare a datelor de la distanță cu Arduino.
