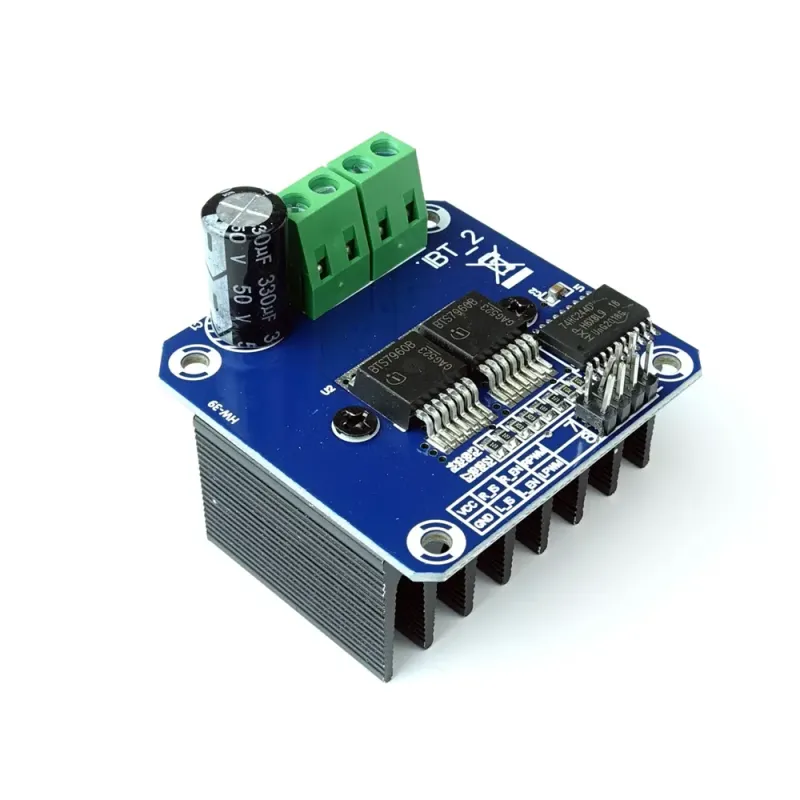

Modul driver motor punte H de mare putere BTS7960B 20A – compatibil cu logica 5V

Cel/Cea/Cei/CeleModul de driver motor BTS7960B 20Aeste o placă de driver H-Bridge de înaltă performanță, concepută pentru a controla cu ușurință motoarele de curent continuu de mare intensitate. Bazată pe cipul BTS7960B, aceasta suportă curent continuu de până la20Ași tensiune până la28V, ceea ce îl face ideal pentru robotică, sisteme de automatizare și aplicații de control al motoarelor de mare putere.

⚙️ Caracteristici cheie

• Driver de motor de curent înalt:ieșire continuă de până la 20A
• Compatibil cu microcontrolere logice de 5V precum Arduino, STM32, ESP32
• Circuite integrate duble pentru drivere BTS7960B H-Bridge pentru o gestionare eficientă a puterii
• Suport radiator încorporat(necesită răcire pasivă externă)
• Protecție la supraîncălzire și scurtcircuit

🔧 Specificații tehnice

• Tensiune de funcționare:6V – 28V
• Curent continuu:20A
• Curent de vârf:până la 43A (durată scurtă)
• Tensiune logică:5V
• Interfață de intrare:PWM, Direcție (IN1, IN2), Activare (EN1, EN2)
• Dimensiune:Aprox. 50 mm x 60 mm

🔌 Configurația pinilor

• B+:Alimentare motor (+) (Până la 28V)
• B-:Împământare alimentare motor
• M+:Ieșire motor (+)
• M-:Putere motor (–)
• VCC:Intrare logică de 5V
• Împământare:Sol
• EN1, EN2:Pini de activare (intrare semnal PWM)
• INTRARE1, INTRARE2:Controlul direcției motorului
• IS1, IS2:Pini de detectare a curentului (opțional)

✅ Aplicații

• Robotică și brațe robotice
• Controlul motorului de mare putere
• Proiecte de vehicule electrice
• Sisteme de transportoare
• Uși sau porți automate

📦 Pachetul include

• 1x Modul driver motor BTS7960B 20A

Nota:Asigurați-vă că se aplică o răcire pasivă adecvată pentru a preveni supraîncălzirea în timpul funcționării continue la curent ridicat.
