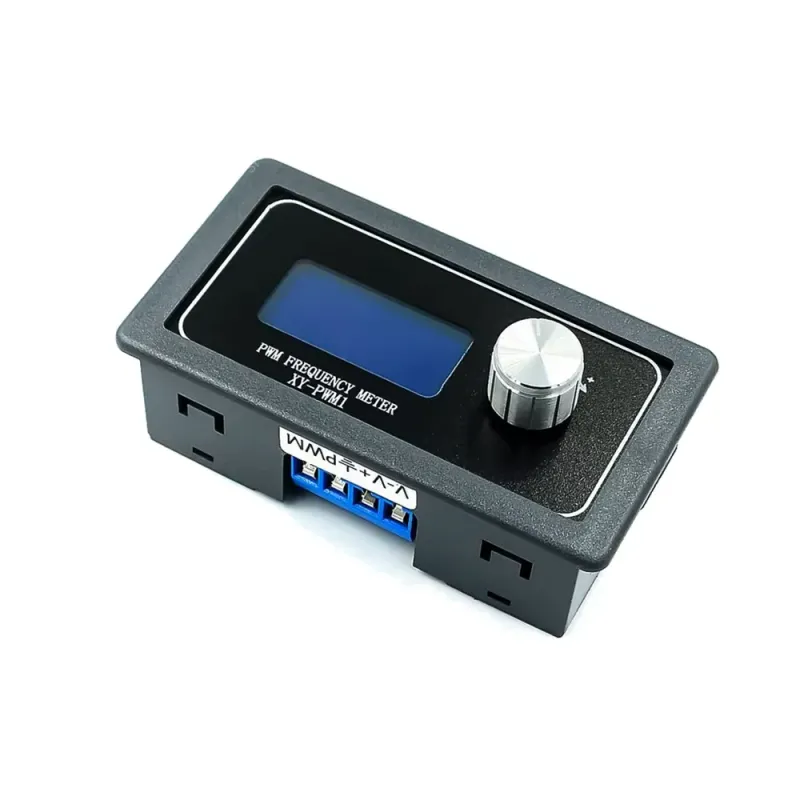

Modul generator de semnal XY-PWM1 - Frecvență de impuls PWM reglabilă și ciclu de funcționare

Cel/Cea/Cei/CeleXY-PWM1Modulul generator de semnal vă permite să setați independent frecvența de ieșire PWM și ciclul de funcționare. Frecvența este împărțită în patru intervale pentru comutare automată:

• 1.XXXFără zecimale, unitatea minimă este 1Hz, interval: 1Hz ~ 999Hz
• 2.X.XXZecimală la sutimi, unitatea minimă este 0,01 kHz, interval: 1,00 kHz ~ 9,99 kHz
• 3.XX.XZecimală la zecimi, unitatea minimă este 0,1 kHz, interval: 10,0 kHz ~ 99,9 kHz
• 4.X.X.XZecimală la zeci și sute, unitatea minimă este 1 kHz, interval: 1 kHz ~ 150 kHz

Exemple de afișare a frecvenței:

• 100→ Ieșire impuls PWM la 100Hz
• 1.01→ Ieșire impuls PWM la 1,01 kHz
• 54.1→ Ieșire PWM la 54.1kHz
• 1.2.4→ Ieșire PWM la 124kHz

Caracteristici suplimentare:

• Ciclu de funcționare:0% ~ 100%
• Toate setările sunt păstrate după oprire
• Patru butoane independente permit ajustarea ușoară a parametrilor
• Acceptă apăsări scurte și lungi pentru unități individuale sau schimbări rapide

Aplicații:

• Folosit ca generator de semnal cu undă pătrată pentru dezvoltare
• Utilizat în experimente pentru controlul semnalului de acționare a motorului

Specificații:

• Tensiune de funcționare:3,3V – 30V
• Interval de frecvență:1Hz – 150kHz
• Precizia frecvenței:±2%
• Curent de ieșire:Aprox. 5mA – 30mA
• Amplitudinea ieșirii PWM:Egal cu tensiunea de alimentare
• Temperatura de funcționare:-20°C până la +70°C
• Culoare:Negru

Pachetul include:

• 1 x Modul generator de semnal XY-PWM1
